2023年冠艺智慧教室多屏互动解决方案

作者:超级管理员 来源:本站 日期:2023-10-24 21:00:50 浏览:561

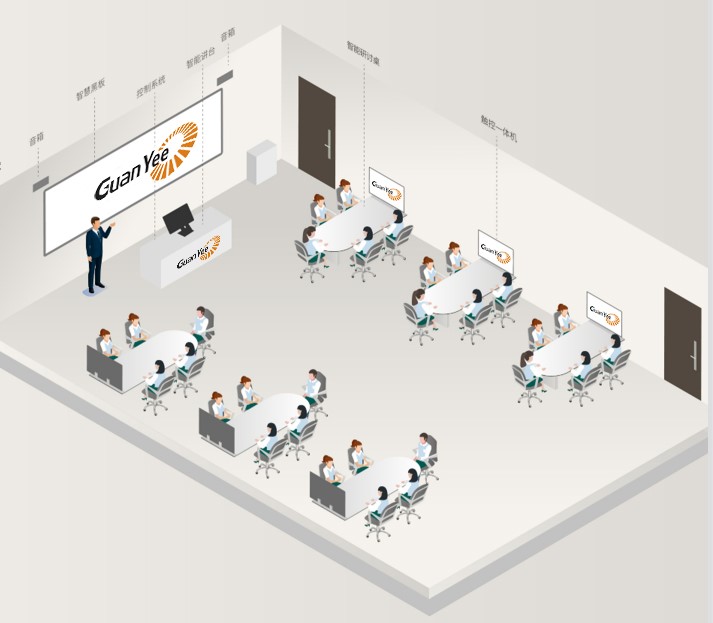

冠艺智慧教室多屏互动解决方案

1、方案概述


方案基础建设:

§   智慧教室需拥有或自建独立的网络环境,网络的稳定性是系统稳定运行的基础

§   使用企业级路由器+企业级无线AP;可确保上百位学生终端接入以及大数据并发能力

§   路由器CAT6类网线布到教师屏及多台小组分屏位置,连接冠艺小组主机,确保传输速率稳定可靠

§   教师端触控大屏(内置windows系统)、学生端可配触控大屏、电视、投影机等显示设备。

§   GUANYEE冠艺无线投屏交互终端(互动课堂软件+学生端)


本方案需要解决,每组学生的电脑或者手机平板,以及老端的Windows界面、学生屏之间的互动需求。通过不同的授课模式之间的切换实现课题讨论的互动性、双向性等,是集“双向互动、多屏展示、智能控制”于一体的讨论型智慧教室解决方案。主要由“教师授课模式”、“分组讨论模式”、“集中展示模式”三种模式组成。


2、功能说明

以下为三种授课模式的详细介绍

 1)教师授课模式

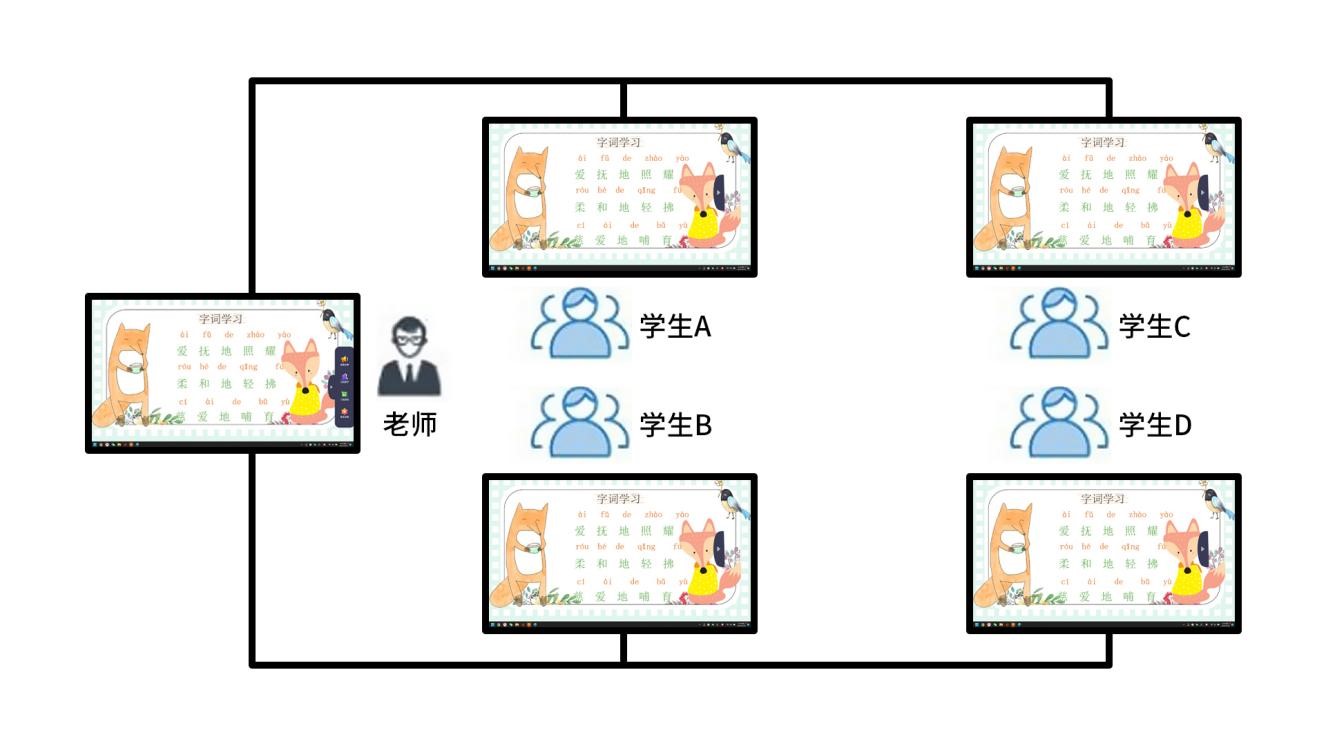

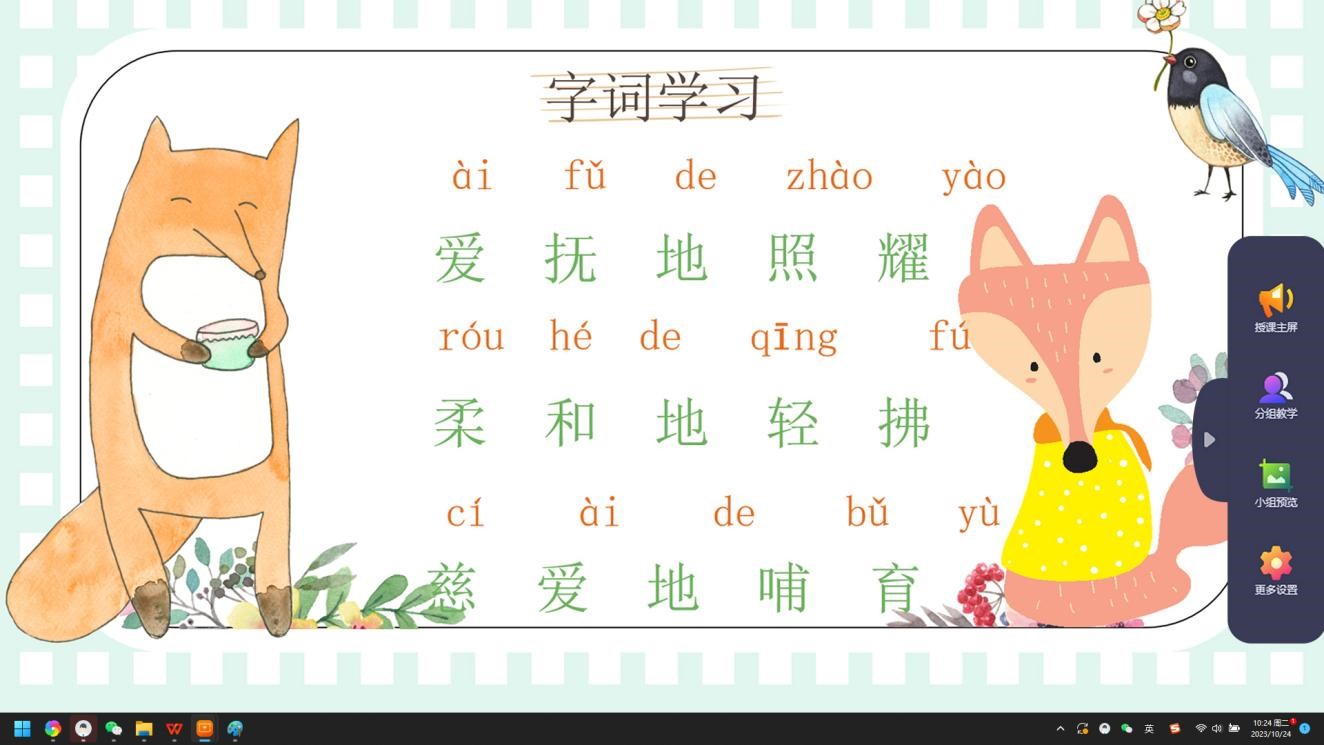

在这种模式下,所有学生的学生屏都显示和教师Windows主屏一样的内容, 分组中的学生无须远距离观看老师的授课大屏,只需观看各自组屏即可查看教师主屏广播的内容。教室屏如下图展示:


2)分组讨论模式

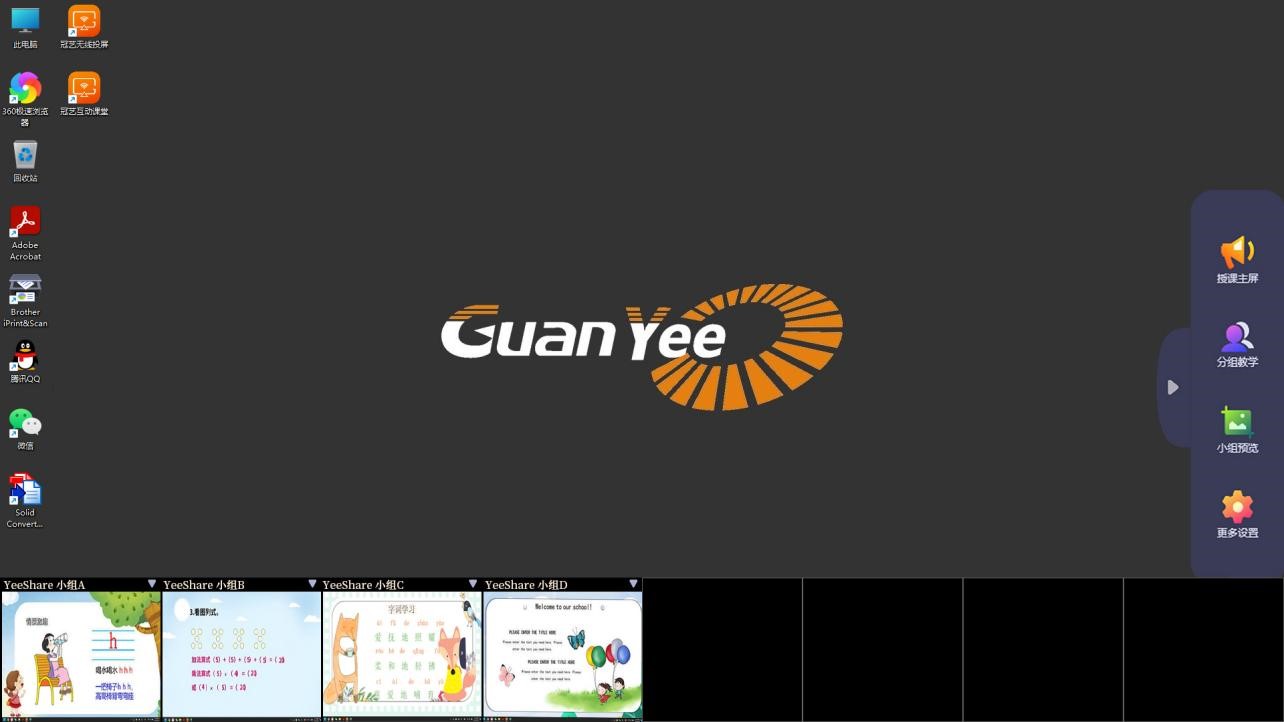

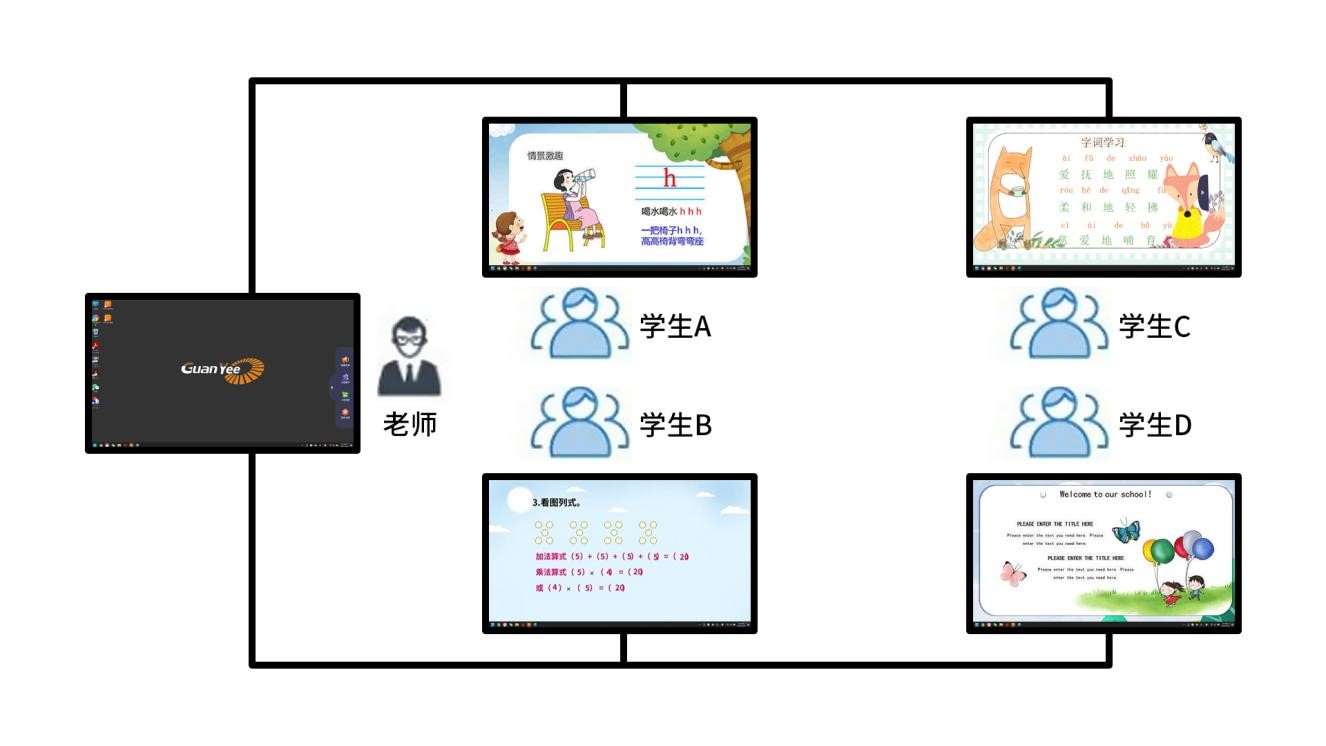

在这种模式下,各组的学生各自将自己的笔记本或手机、平板投屏至自己所在组的学生屏,进行组内的展示和讨论。这时老师随时可以在教师屏上预览每个小组的讨论画面及讨论内容。如图所示:


3)集中展示模式

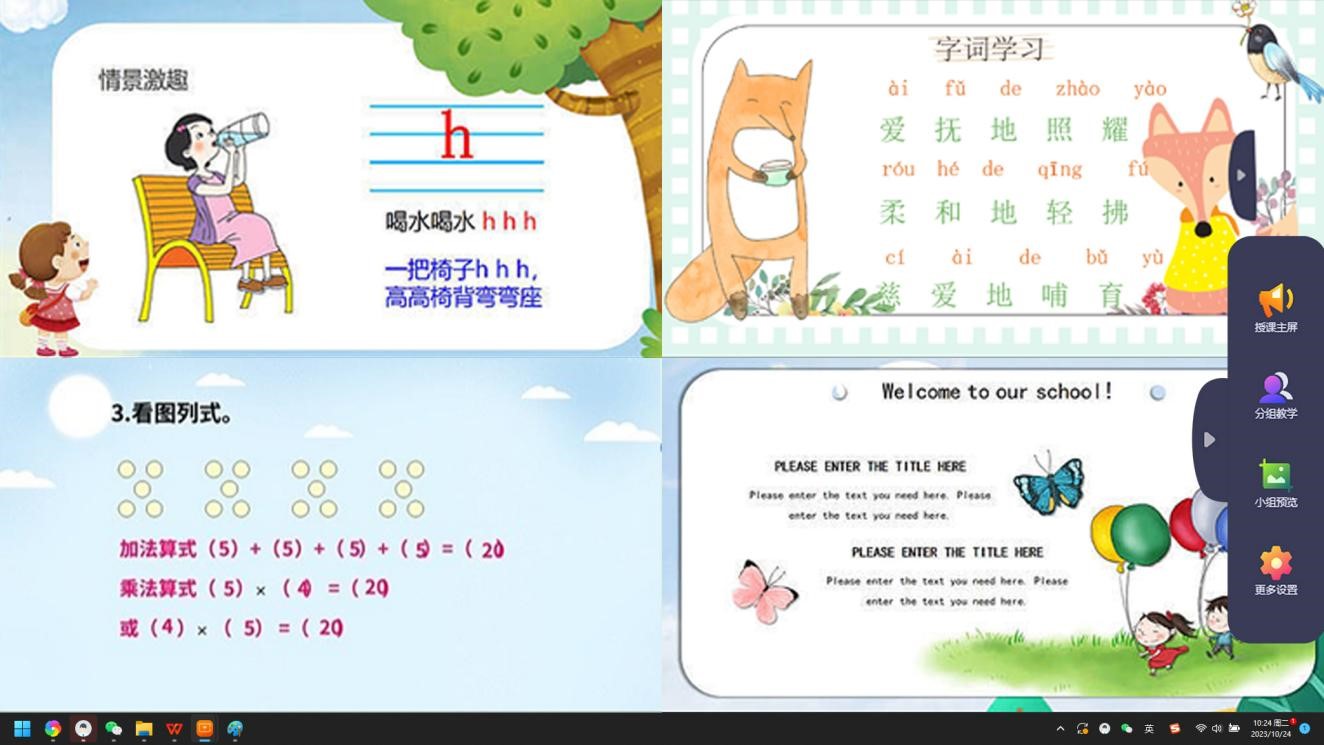

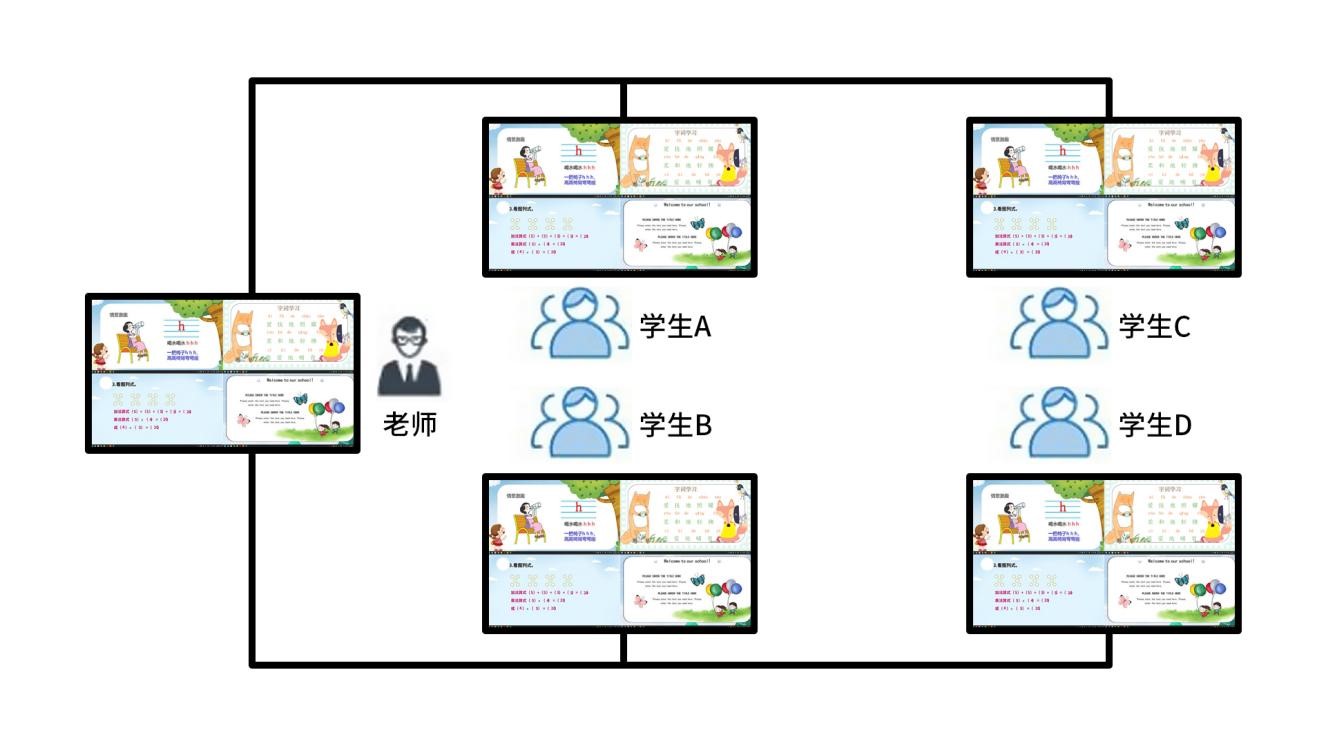

在这种模式下,老师可以将其中一个小投屏内容, 通过教师大屏广播其他小组的学生屏。各组的学生仅需要观看自己小组屏即看到老师广播的画面。从而实现将某一小组讨论内容进行全体展示的目的,如下图所示,为四组学生同时展示的状态

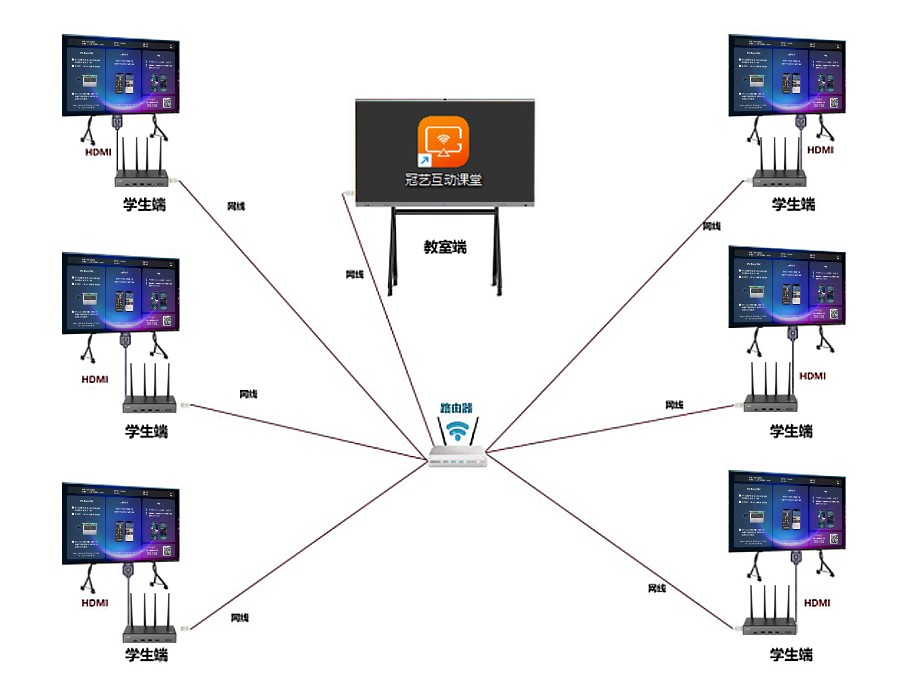

3、方案拓扑图


呈现效果:


4串口控制



Windows教师端软件支持串口控制,可响应串口的指令,通过串口可进行展示、授课、分组讨论等控制,可与中控完美结合



5、配置清单



(1)网络设备

8 口交换机x1,千兆路由器x1  ,企业级无线AP(可自配)

(2)教师端

一体机 1(内置windows系统(可自配)+教师端冠艺互动课堂软件一套。

(3)学生端

一体机或者电视机及其他显示设备多台可自配),每台学生小组屏搭配一套冠艺WHD-G908教学版主机。

§  (4)CAT6 网线若干米,配件等(可自配)

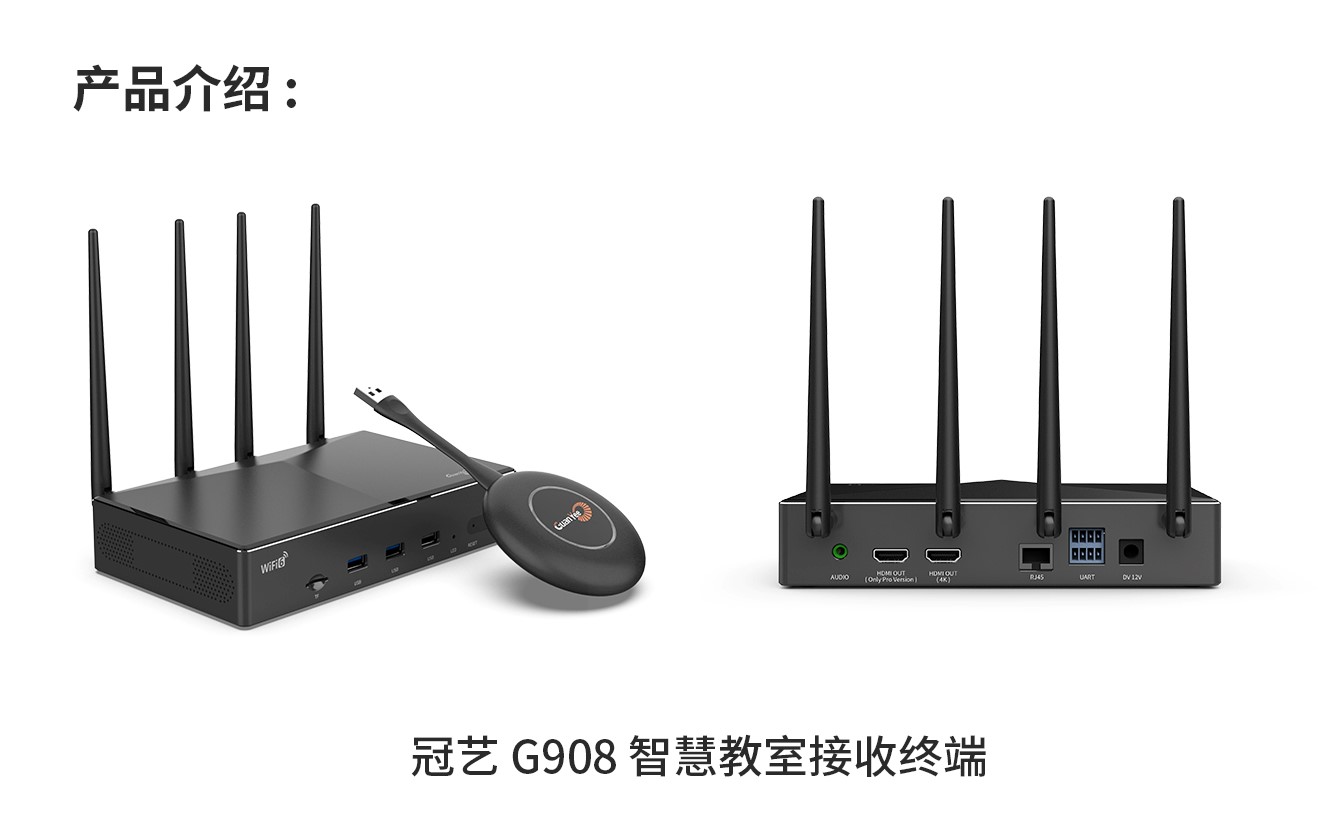

产品参数:

1.      支持Windows电脑、平板、MAC、IOS、安卓等系统终端设备无线投屏至大屏显示且1080P音视频同步。

2.      支持电脑插USB、TYPE-C、HDMI口按钮型一体式发射器,免软件安装、免wifi接入,一键投屏以及手机扫码投屏、投屏码投屏等。

3.      支持老师大屏至少与8组小组大屏之间多屏互动,广播屏幕,调取小组屏并转播至其他小组大屏等

4.      交互策略支持多种模式,当小组屏未无线投屏时自动接收老师主屏内容,当小组投屏时自动优先投屏;退出投屏后仍自动接收主屏;老师主屏可任意调取一个或多个小组屏至主屏并支持单屏或分割同时显示。

5.      支持多种投屏及安全控制策略如登录码验证,防抢占模式,回控权限开关等

6.      支持不同信号源的自动横竖屏转换,支持双画面拉伸满屏,支持竖屏强制旋转功能

7.      支持2.4G和5G WiFi模式,双wifi模块设计,支持无线桥接网络以及设备自身热点无线同时开启。

8.      内置蓝牙接收模块,可独立传输手机平板等音频,多终端接入音源自动切换

9.      内置书写板工具,支持颜色调节,板擦识别,多点缩放漫游、编辑、保存或扫码至手机

10.    支持集中控制功能,可统一设置管理、更新、更改壁纸、发送通知、在线情况、日志、统计等

11.    可自定义桌面显示程序以及待机画面修改,支持动态壁纸以及屏幕保护功能。

12.     主机接口HDMI in≥1,HDMI OUT≥1,RJ45网口≥1,音频口≥1,USB口≥3,TF卡槽≥1,天线≥4,UART控制口≥1

13.    设备输出1024*768, 1280*800,1920*1080,1920*1200,3840*2160等分辨率

14.    产品具有无线投影系统会议协作软件及无线协作系统集控管理软件著作权登记证书

15.    产品具有CCC认证

16.    产品必须具有无线电发射设备型号核准证

17.    通过ISO9001:2015质量管理体系认证

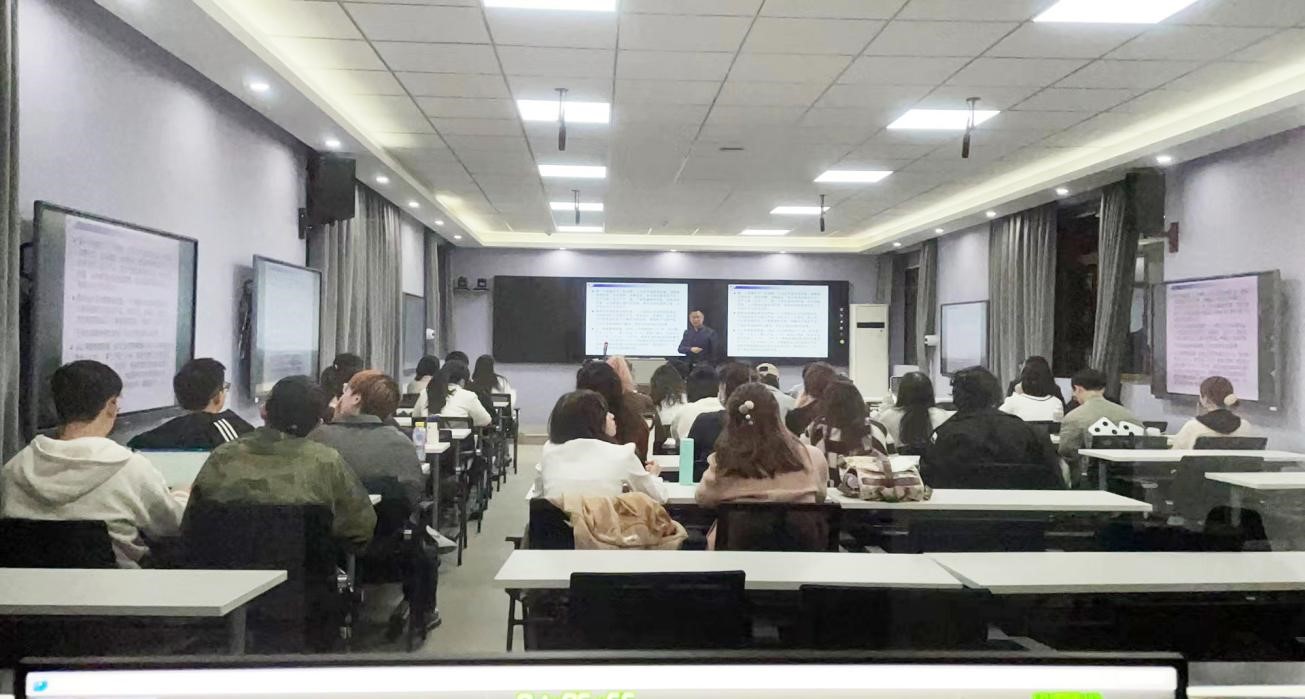

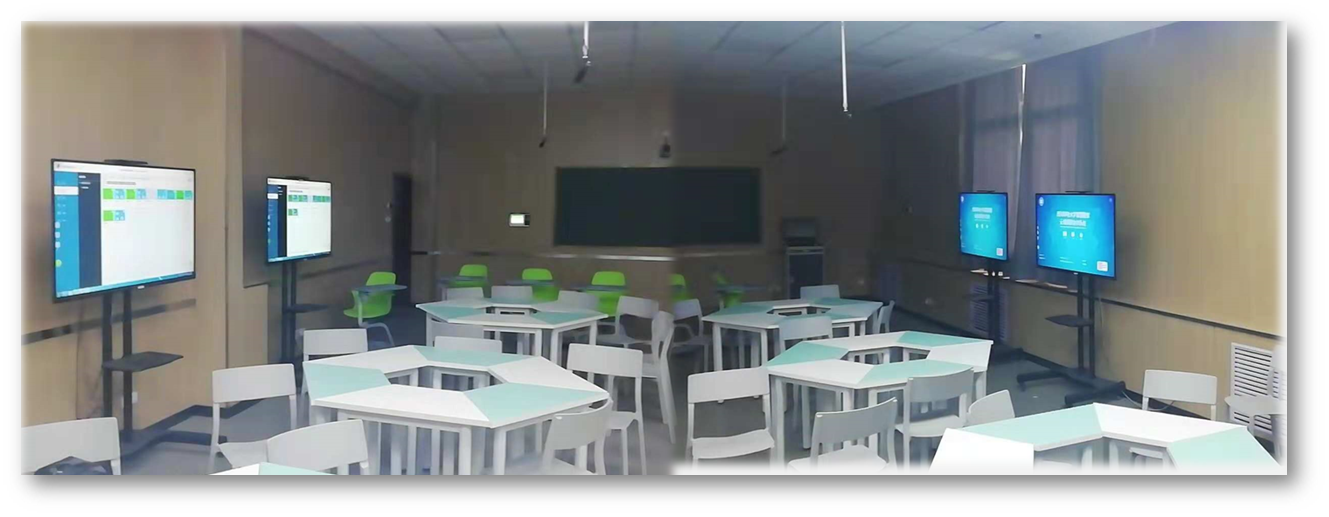

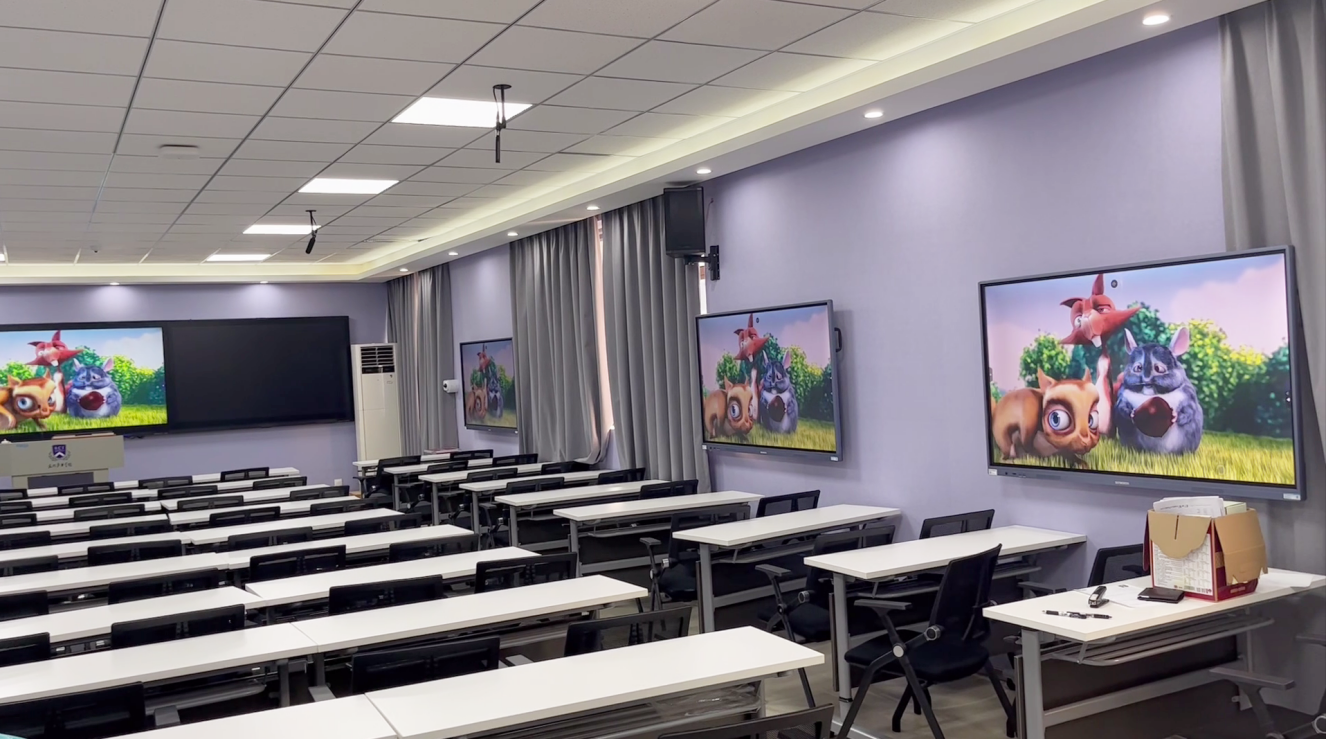

学校案列图:
